アナログ／デジタル変換器 ADSシリーズ
概要
DC4～20mAのアナログ信号を受け、BCD信号出力するスケ－ラ付A/D変換器です。
従来製品(ADS-N)より奥行きを約半分のサイズに小型化し、大幅に機能改善した新型品です。

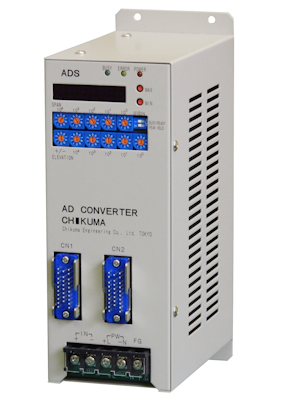

外観
特徴
- 本体の表示ディスプレイで出力値をモニタリングできます。
- 従来製品(ADS-N)のような複雑な設定や調整は必要ありません。ワンタッチで微調整できます。
- 出力にフォトMOSリレーを採用することで大幅に製品寿命を伸ばしました。
- 従来製品はサンプリングレートごとにBUSY信号を出力していた為、接点寿命に限界がありましたが、本製品は値が変化したときのみBUSY信号を出力します。
仕様
| 型式 | ADS-A | ADS-D |
|---|---|---|
| 入力信号 | DC4～20mA | |
| 微調整可能範囲 | DC4±2mA(下限)、 DC20±3mA(上限) | |
| 入力負荷抵抗 | 200Ω | |
| サンプリングレート | 0.5秒 | |
| 出力信号 | BCD信号 5桁 各桁奇数パリティ付 BUSY/READY信号付 | |
| 出力信号形態 | 無電圧a接点 (フォトMOSリレー) 出力定格：AD/DC280V、0.1A 2回路 | |
| スパン設定範囲 | 0～8(最小)、0～19999(最大) | |
| エレベーション設定範囲 | ±15000 (ただし最大出力値が19999を超えないこと) | |
| 測定精度 | ±0.01%以内 (摂氏23℃のとき) | |
| 温度ドリフト | ±0.02%以内 / ℃ | |
| 供給電源 | AC100～230V 50/60Hz | DC24V |
| 絶縁抵抗 | DC500V 10MΩ以上 | |
| 絶縁耐圧 | AC1500V 1分間/td> | |
| 動作環境条件 | 摂氏-10～50℃ 20～90%RH (結露無きこと) | |
| 寸法・重量 | W80 x H230 x D140 (突起部含まず) 約1.3kg | |

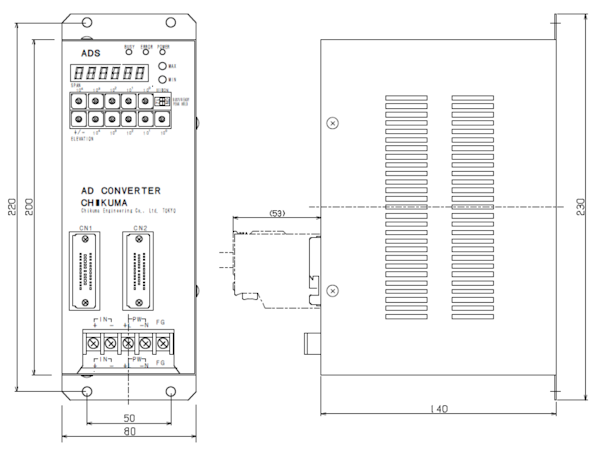

外形図
