シンクロ／デジタル変換器 SDC
概要
機械の回転量、及び移動量に相当するシンクロ(セルシン)電気信号をアブソリュートのBCDデジタル信号に変換出力します。
汎用のS/D変換器として使用できますが、水門やバルブ特有の演算や現場調整時に便利な機能を豊富に備えた「開度演算器」として多くの実績があります。
BCD信号分配器と組み合わせて使用することもできます。

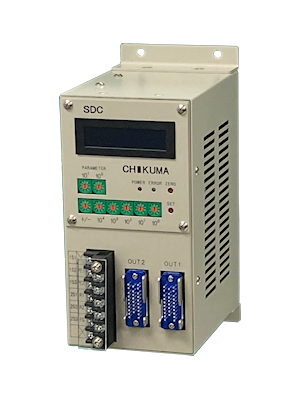

外観
特徴
- 本体設定で入力モードを切替えることで、シンクロ1速1回転、2速(ギア比1/64または1/32)に対応します
- リニアライザ機能により、ラジアルゲートの円弧開度を鉛直開度に変換するなど任意のスケール変換ができます（最大50ポイントの折れ線）
- ワンタッチゼロ調機能により電源を入れて、すぐに計測を開始できます。
仕様
| 一般仕様 | |
|---|---|
| 電源 | AC85V～AC242V、47～63Hz、30VA以下 |
| 使用温度 | -10℃～50℃ |
| 使用湿度 | 30～90%RH (結露なきこと) |
| 絶縁抵抗 | DC500V、10MΩ AC電源端子一括とケース間 |
| 絶縁耐圧 | AC1500V、1分間 AC電源端子一括とケース間 |
| 塗装色 | マンセル5Y7/1半ツヤ |
| 重量 | 3kg以下 |
| 性能仕様 | |
| 入力信号 | シンクロ３線信号、AC90Vmax. 50/60Hz |
| スケール変換範囲 | 1速モード：0～9999 2速モード：0～99999 |
| エレベーション加減算 | -50000～+50000 |
| 出力数 | 2 |
| データ出力信号 | BCD-P、BUSY フォトMOSリレー出力 定格280V（AC/DC）、0.1A |
| 精度 | 1回転：±0.1FS±1LSB 精粗64:1回転：±0.003%FS±1LSB 精粗32:1回転：±0.006%FS±1LSB |
| 追従速度 | max. 20rpm |
| データ伝送距離 | センサーと変換器間：最大 1km |
外形図
