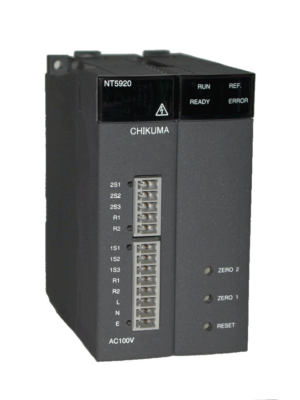

【製造終了】MELSEC-Q対応 S/D変換ユニット NT5900シリーズ

概要

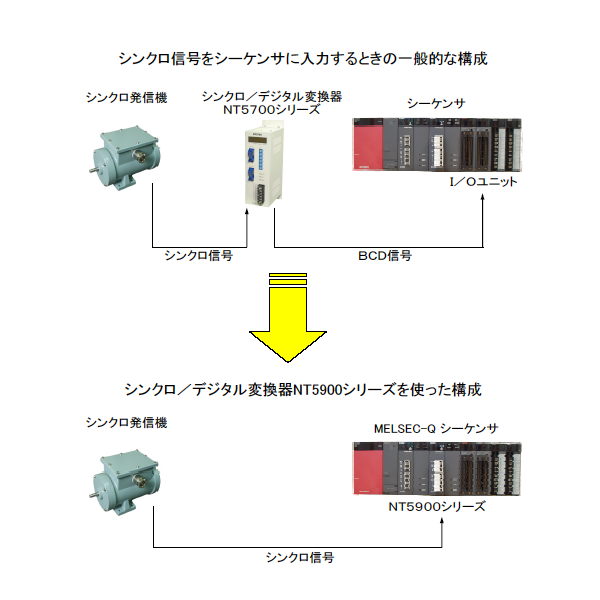

三菱シーケンサMELSEC-Qシリーズ用バス直結型のシンクロ・デジタル変換ユニットです。

センサにシンクロ電機を使用し、センサにより検出した回転量及び直線移動量をアブソリュートのデジタル値に変換します。

スケーリング機能、零点調整機能を内蔵し、比較的容易なプログラムで水門等への制御及び位置検出システムの構築が可能です。

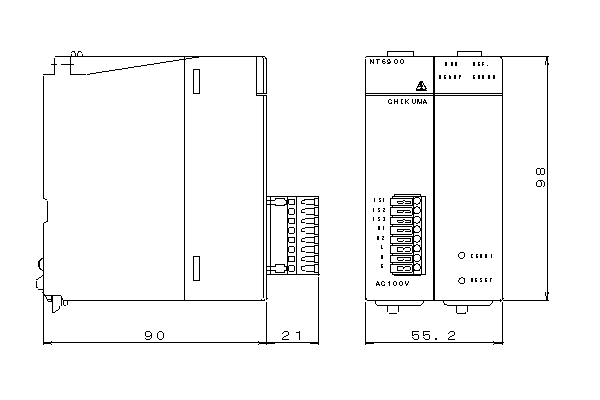

三菱シーケンサ「MELSEC-Q」シリーズに直接スロットイン(2スロット占有)。
零点位置の調整は、フロントパネルのスイッチでワンタッチ調整できます。

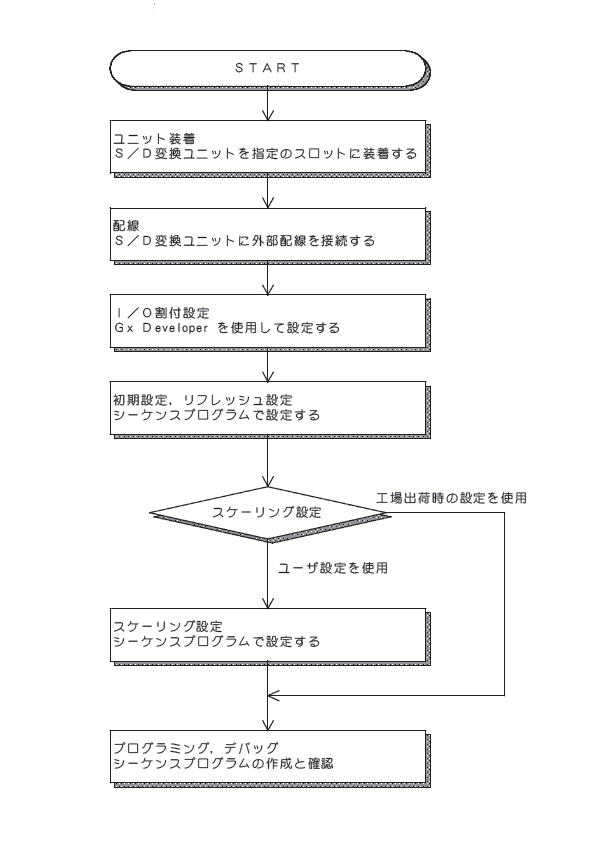

スケール変換は、シーケンスプログラムで任意に設定できます。また、スケール変換後のデータに変化が生じたときパルス信号を出力し、シーケンスプログラムの負担を軽減できます。
環境に強いシンクロ電機をセンサに使用します。
センサからの信号は接続しやすい端子台を使用しています。1.25sqまでの信号線が直接接続できます。
用途に合わせて1速1回転タイプと2速64回転タイプが選択できます。
ユニット内に雷用サージアブソーバが内蔵されています。

この製品は三菱電機（株）よりMELSEC-Qシリーズ関連の技術開示及び部品の提供を受けて製作されています。
