スタンド式ゲート開度計 ST2100シリーズ

概要

ST2100シリーズゲート開度計は、水門などのゲート巻上機の回転量を入力軸に受け、大形目盛でゲート開度を直接指示する、スタンド式開度計です。

トランスジューサとして、シンクロ等の開度発信機と、リミットスイッチを組み合わせて内蔵することができますので、遠隔計測用開度発信器として最適です。

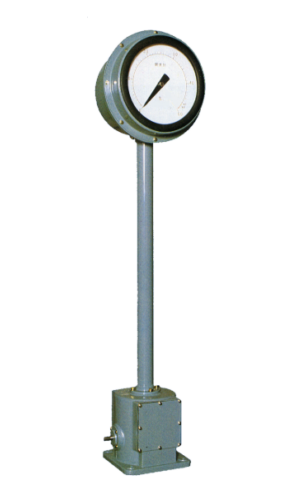

概観

スタンド式ゲート開度計 ST2100シリーズ

特徴

  1. 内蔵トランスジューサは、シンクロ発信機、RS-A/Dコンバータ、アブソコーダを選択できます。
  2. リミットスイッチは最大6個まで内蔵できます。
  3. 入力条件に合わせ、最大1/200までの高精度の減速歯車を内蔵できます。

仕様

機械的仕様
構造防雨形
入力軸ラジアル荷重　15kg以下　　許容回転速度　300rpm以下
スラスト荷重　10kg以下　　軸摩擦トルク　3kg-cm以下
塗装種類　アクリル系樹脂焼塗装
塗装色　標準マンセル5Y7/1半ツヤ
リミットスイッチ用カム直径　Φ100
リミットスイッチヒステリシス　約2°
標準メーク幅　30°、45°、90°、180°
最小メーク幅　15°
内蔵可能歯車比入力軸－指針、トランスジューサ間　1/200（減速）以内
長－短針間　1/64（減速）以内
精度1針表示：±0.5%/FS 2針表示：±1cm
重量約35kg
内蔵機器の標準仕様
リミットスイッチOMRON製Z15GQ22B形相当
トランスジューサシンクロ電機 62G型(標準)または86G型(特種)
RS-A/DコンバータBCD信号
アブソコーダ(NSD製)
端子台最大40P迄の必要数．端子ネジM3～M4
電線貫通金物JIS-F8801、No.25C
取付部ネジ－PF1（厚鋼電線管28接続可能）
電気的仕様
耐電圧AC1000V1分間（AC電源端子－筐体間）
絶縁抵抗DC500V10MΩ（同上）
周囲温度－10℃～50℃ （内蔵機器により異なる）

外形図
