信号保安器 ARR-21型

概要

クリアパネル付き端子台型のデジタル信号用の保安器(BCD信号アレスタ)です。

信号回路の入力または出力間に挿入し、外部サージ電圧から電子機器を保護します。

「アレスタ」「避雷器」「サージアブソーバ」「サージプロテクタ」「SPD(Surge Protective Device)」などと称されることがあります。

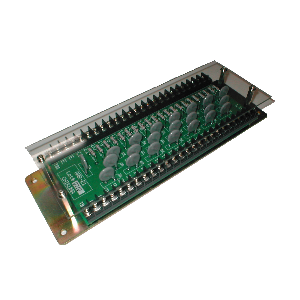

外観

BCD信号アレスタ ARR-21

特徴

  1. 端子台がクリアパネルで覆われているため、保護性と保守性に優れます。
  2. 各桁パリティ付最大4桁BCD信号及びBUSY信号に対応、異常電圧、異常電流から機器を保護します。
  3. ARR-10と取付互換性があり、置き換え可能です。

仕様

入力数 21ビット
最大許容回路電圧 DC45V
動作開始電圧 56V (50～62V)
制限電圧 110V以下 (8×20μS、40A時)
サージ耐量 1000A
使用周囲温度 -20～+56℃
塗装色 亜鉛メッキ仕上げ／ベース
重量 約0.5kg

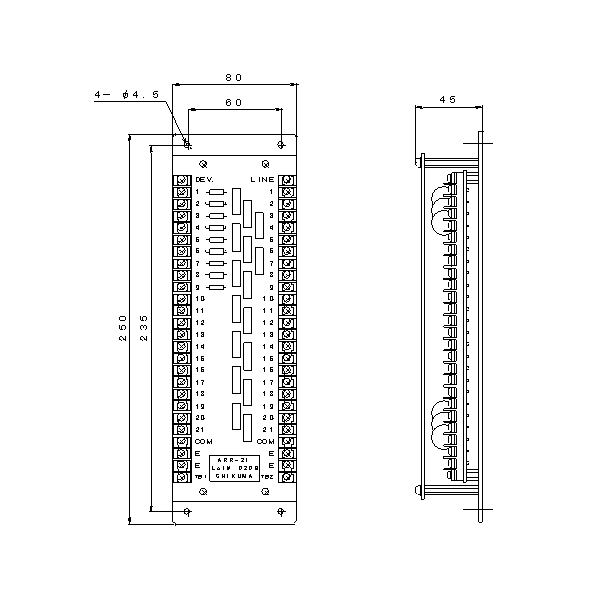

外形図
