シンクロ信号保安器 ARR-5S
概要
クリアパネル付き端子台型のシンクロ信号用の保安器(セルシン信号アレスタ)です。
シンクロ信号回路の入力、出力間に挿入し、外部サージ電圧から電子機器を保護します。

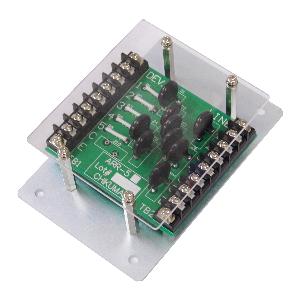

外観
特徴
- 端子台がクリアパネルで覆われているため、保護性と保守性に優れます。
- ゲート開度計や水位計のS/I変換器やS/D変換器等の機器を保護します。
仕様
| 入力数 | 5端子(信号3線+電源2線) |
|---|---|
| 最大許容回路電圧 | AC250V |
| 動作開始電圧 | 一次側390V (351～429V)、二次側200V (185～225V) |
| 制限電圧 | 650V以下 (8×20μS、50A時) |
| 衝撃放電耐圧 | 2500A |
| 使用周囲温度 | -20～+56℃ |
| 塗装色 | 亜鉛メッキ仕上げ／ベース |
| 重量 | 約0.3kg |

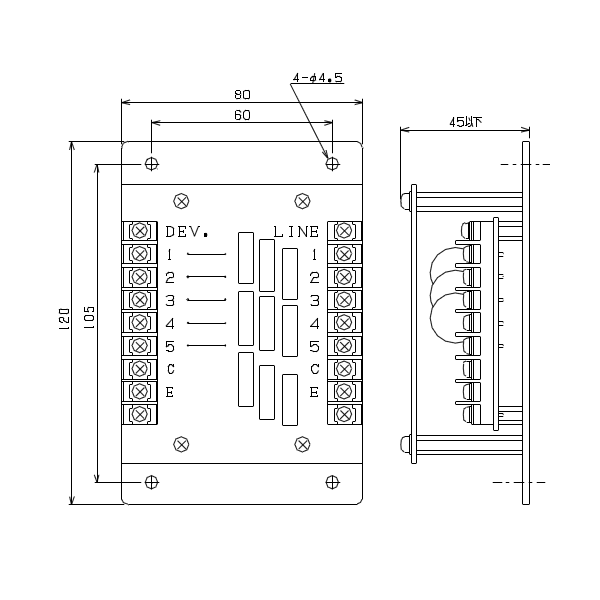

外形図
