多機能BCD信号分配器 NT5230シリーズ
概要
NT5230シリーズ信号分配器はBCD信号を受け、絶縁した2回路または4回路の無電圧接点信号に分岐して出力します。
零ホールド機能、出力桁数設定機能、パリティチェック機能など多機能タイプの信号分配器です。
新型CPUを採用したNT5230シリーズはNT5130シリーズ(生産終了)の後継機です。互換性もあるので更新にも対応します。

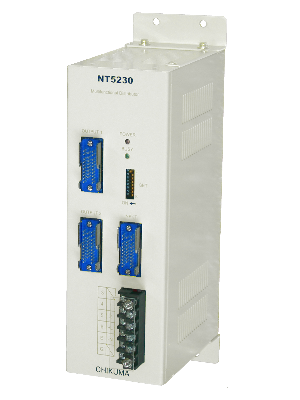

外観
![BCD信号分配器 NT5230シリーズ](../image/products/nt5230_m.png)
特徴
- A/D-RSコンバータ出力のBUSY信号波形処理も可能でチャタリングに対応します。
- 外部からの零位置信号により強制的にデータを零にして出力する機能があります。
- 入力データのチェックし、パリティエラー信号を出力できます。
- オプションにて任意の演算処理を行うことも可能です。
仕様
NT5232DC | NT5234DC | NT5232AC | NT5234AC | |
---|---|---|---|---|
一般仕様 | ||||
電源電圧 | DC24V (DC19.2V~DC26.4V) | AC85V~AC242V 47~63Hz | ||
消費電力 | 30VA以下 | 40VA以下 | ||
使用温度 | 0℃~45℃ | |||
保存温度 | -20℃~75℃ | |||
使用湿度 | 30%~90%RH (結露なきこと) | |||
保存湿度 | 30%~90%RH (結露なきこと) | |||
絶縁抵抗 | DC500V、10MΩ | DC500V、10MΩ | ||
絶縁耐圧 | AC1000V、1分間 | AC1500V、1分間 | ||
重量 | 3kg以下 | 4.5kg以下 | ||
塗装色 | マンセル5Y7/1半ツヤ | |||
入力データ | ||||
信号形態 | 無電圧a接点のBCD信号 各桁奇数パリティ、BUSY信号付 | |||
データ桁数 | 最大5桁 | |||
出力データ | ||||
信号形態 | 無電圧a接点のBCD信号 各桁奇数パリティ、BUSY信号付 コモンは全桁共通 | |||
データ桁数 | 最大5桁 | |||
分配出力数 | 2回路 | 4回路 | 2回路 | 4回路 |
接点定格 | DC24V、100mA (R負荷) 但しコモンの合計電流は1A以下 | |||
前面パネルのスイッチによる機能 | ||||
出力データの桁数設定 | 有効出力データの桁数を設定します。 | |||
零ホールド機能 | 入力データが下記の範囲にある時は出力データを強制的に零にします。 3桁 : 990~999 4桁 : 9990~9999 5桁 : 99990~99999 |
|||
パリティチェック | 入力データのパリティチェックを行い、結果が異常の場合はパリティエラー信号を出力します。 エラー発生時は、a接点出力信号をメークします。 接点容量 : DC24V、100mA (R負荷) |

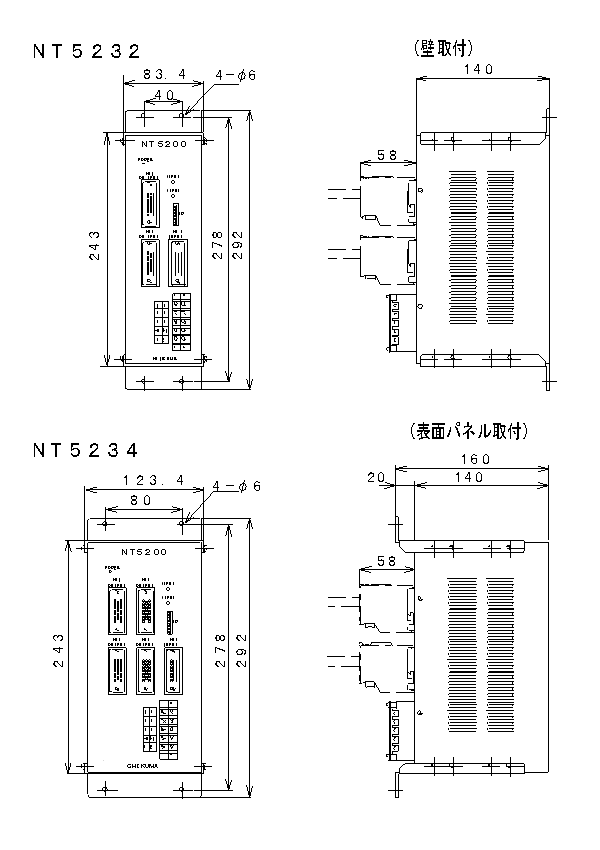

外形図
![](../image/products/nt5230_g.png)
