フロート式水位計（親子ドラム式） WT2200シリーズ
概要
フロートとウェイトの移動量が５対１のフロート式水位計です。排水ピット用水位計としての実績が多くあります
ウェイトの動作範囲が少ないので、計測範囲や架台取付位置によってはウェイトを常に水面より上に保つことも可能です
排水ポンプ制御や警報信号出力用としてリミットスイッチを最大8点まで内蔵することができます。
水位信号出力として、ポテンショメータ、アナログ発信機、シンクロ(セルシン)発信機を選択できます。

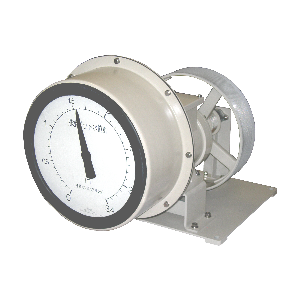

外観
特徴
- 水力発電設備の排水ピット水位計、プラント施設の水槽水位計としても最適です。
- ワイヤー端はドラムに固定されている為、ワイヤーが外れる可能性を低減しています
- 横河電機製の液位指示伝送器(MC56シリーズ)からの置換え実績もあります。
型式
仕様
| 計測範囲 | 0～16m (MAX.) | |
|---|---|---|
| 総合精度 | ±1.0%.FS以下 | |
| 機械的性能 | 指示計精度 | ±0.2%.FS |
| 計測ドラム精度 | ±0.1%.FS | |
| 電気的強度 | 絶縁抵抗 | DC500V、10MΩ以上 |
| 絶縁耐圧 | AC1000V(100V系) 1分間、AC1500V(200V系) 1分間 | |
| 環境条件 | 周囲温度 | -20～50℃ (ただし氷結状態での使用不可) |
| 相対湿度 | 30～90% | |
| 本体構造 | 防雨形 | |
| 塗装色 | マンセル5Y7/1 半艶 | |
| フロート仕様 | SUS304 φ224 質量3.2kg | |
| ウェート仕様 | SUS304 φ100 質量7.5kg | |
| ワイヤロープ仕様 | SUS304 φ2 SUS製ワイヤ | |
| 付属品 | 計測ワイヤ 親ドラム用、子ドラム用 各1本 フロート1個、ウェイト1個、ワイヤクリップ1式 |
|
| 別売オプション | 保護カバー (ガラス窓付) 本体のみでも屋外防雨構造になっておりますが、 不用意な触手からの保護、防雪または直射日光防止のため、ご検討ください。 |
|
外形図
