RS-A/Dコンバータ ARCシリーズ
概要
符号板（磁石）とリードスイッチから構成されており、回転軸の位置(角度)に対する情報をBCDデジタル量に変換するアナログ／デジタル変換器です。
外観
特徴
- 冨士計測器製作所製のAD-RS-4D-AMC、AD-RS-3D-AMC、日本電気精器製のARC4D-010、ARC3D-010と入力軸寸法、軸回転方向、取付マウントに互換性を持たせる為、ギアヘッド(アダプタ)が装着されています。
- サーボマウントでゼロ点調整が容易です。
- カウンタ窓から出力数値を10進数で読み取れます。
- 本体電源供給不要で動作します。
- 更新の際は、既設品よりも全長寸法が長くなりますのでご注意ください。
仕様
| ARC4D-010C（筐体レセプタクルタイプ） ARC4D-010R（中継レセプタクルタイプ） |
||
|---|---|---|
| 出力信号 | 出力符号 | BCD-4桁 |
| 無電圧ａ接点出力、各桁奇数パリティ付、BUSY信号付 | ||
| 符号変換方式 | シングル読み取り方式 | |
| 出力の方向 | 入力軸より見て時計方向回転で数値増加（ギアヘッド装着時） | |
| 符号切替時間 | 約250msec | |
| 計数量 | １回転計数量 | 10 |
| 全計数量 | 0000～9999 | |
| 電気的性能 | 符号接点容量 | 50VA (Max. DC100V, 0.5A) |
| 接触抵抗 | 20Ω以内 | |
| 絶縁耐圧 | 端子－筐体間 AC1000V 1分間 | |
| 絶縁抵抗 | 端子－筐体間 DC500Vメガーにて100MΩ以上 | |
| 機械的性能 （ギアヘッド装着時） | 開始トルク | 300gf・cm |
| 許容回転速度 | 20rpm | |
| 寿命 | 5,000,000回転 | |
| 使用周囲条件 | 温度 | －20℃～＋60℃ |
| 湿度 | 90％以下 (結露しないこと) | |
| 重量 | 約2kg | |

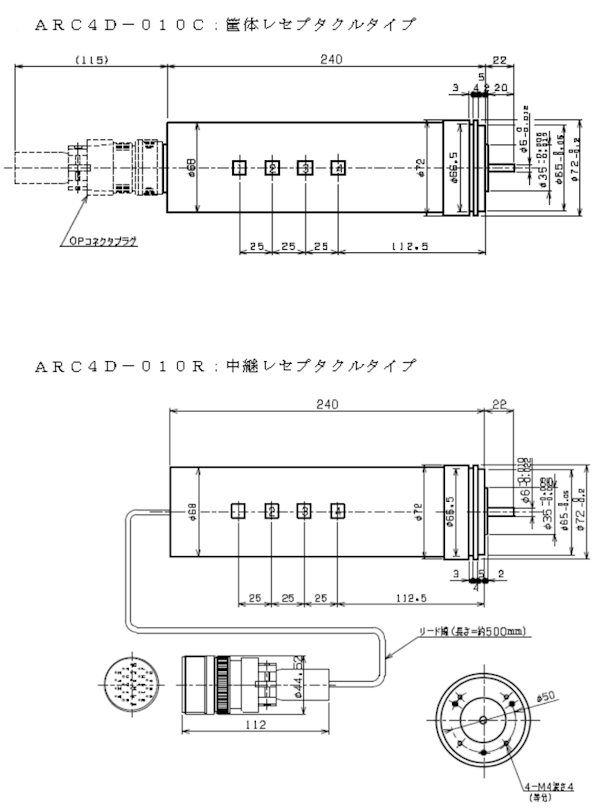

外形図
